近日，材料学院高强教授团队在功能胶黏剂与木基新材料领域取得新进展，该研究以“A mussel protein-inspired biomimetic soy protein adhesive with strong moisturizing properties”为题，在Chemical Engineering Journal（IF: 13.4）上发表。

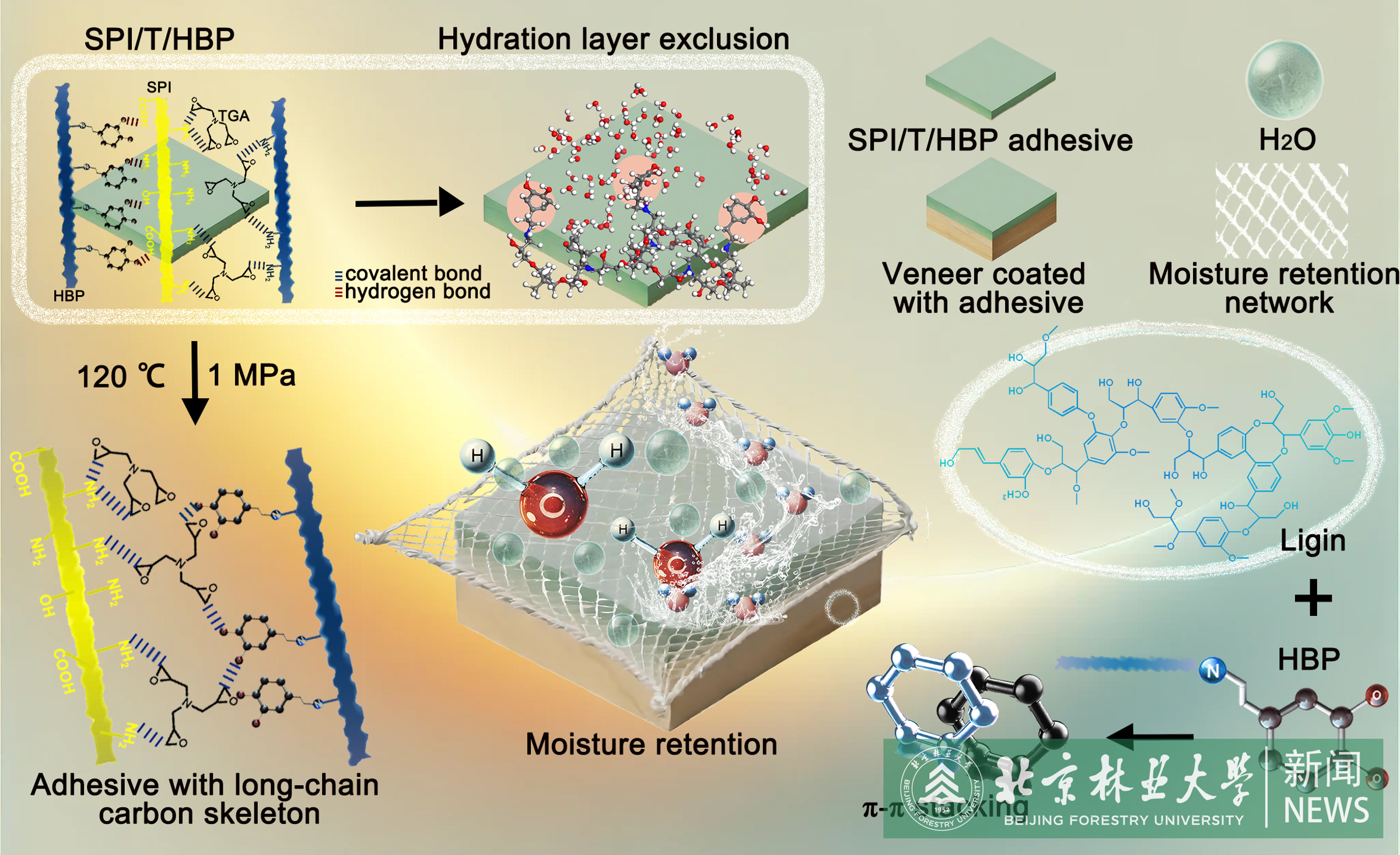

大豆蛋白胶黏剂易失水干燥，导致胶接性能下降，生产不稳定，制约其大规模应用。传统的通过添加亲水性物质来提高胶黏剂保湿性能的方法，导致胶黏剂的胶接性能显著下降。该研究设计合成一种超支化亲水性聚合物并与大豆蛋白粉和环氧类交联剂复合创制一种高保湿高性能人造板胶黏剂。该胶黏剂涂覆的单板在空气暴露2 h后热压，制备胶合板干状/耐水胶合强度保持率为直接热压值的83.52 % / 80.40 %，显著优于未改性胶黏剂的76.36 %/67.26 %；同时在300天的循环老化后，制备的胶合板干状/耐水胶合强度仍然达到2.04 MPa和1.70 MPa；该研究为大豆蛋白胶黏剂的大规模应用提供了新的策略。

材料学院博士生蔡莉为第一作者，李京超副教授和高强教授为通讯作者，北京林业大学为第一完成单位。本研究获得了国家自然科学基金项目（3247140374）等项目资助。

论文链接：https://doi.org/10.1016/j.cej.2025.163875
